Correas trapeciales estrechas Roflex
Tabla de especificaciones de las Correas trapeciales estrechas Roflex

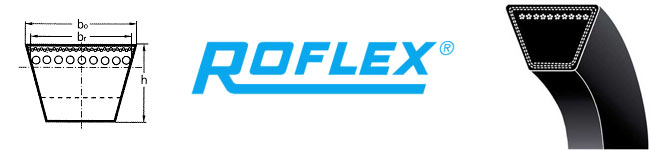

| SECCIÓN ISO 4184, BS 3790 DIN 7753/1 RMA/MTPA IP-22 | SPZ | SPA | SPB | SPC | 19* | 3V/9N | 5V/15N | 8V/25N |
|---|---|---|---|---|---|---|---|---|
Anchura bo [mm] ≈ |
9,7 | 12,7 | 16,3 | 22 | 18,6 | 9 | 15 | 25 |
Anchura primitiva br [mm] |
8,5 | 11 | 14 | 19 | 16 | |||
Altura h [mm] ≈ |
8 | 10 | 13 | 18 | 15 | 8 | 13 | 23 |
Longitud primitiva Lr ≈ Le - [mm] |
4 | 11 | 16 | |||||
Longitud interior Li ≈ Lr - [mm] |
37 | 45 | 60 | 69 | 69 | |||
Longitud exterior La ≈ Lr - [mm] |
13 | 18 | 22 | 30 | 25 | |||
Diámetro primitivo mínimo dr [mm] |
63 | 90 | 140 | 224 | 180 | |||
Peso [kg/m] ≈ |
0,065 | 0,115 | 0,200 | 0,350 | 0,275 | 0,520 | ||
Máxima frecuencia de flexión f [Hz] |
100 | |||||||
Velocidad máx. recomendada v [m/s] |
42 | |||||||
Buscador de Secciones de Correas trapeciales estrechas Roflex
| Perfil | Lr (mm) | 3VX | 5V | 8V |
|---|---|---|---|---|
| SPZ / 3V | 512 | |||
| SPZ / 3V | 562 | |||
| SPZ / 3V | 587 | |||
| SPZ / 3V | 612 | |||
| SPZ / 3V | 630 | 3V 250 | ||
| SPZ / 3V | 637 | |||
| SPZ / 3V | 662 | 3V 260 | ||
| SPZ / 3V | 670 | 3V 265 | ||
| SPZ / 3V | 687 | |||
| SPZ / 3V | 710 | 3V 280 | ||
| SPZ / 3V | 737 | |||
| SPZ / 3V | 750 | |||
| SPZ / 3V | 762 | 3V 300 | ||
| SPZ / 3V | 772 | |||
| SPZ / 3V | 780 | |||
| SPZ / 3V | 787 | |||
| SPZ / 3V | 800 | 3V 315 | ||
| SPZ / 3V | 812 | |||
| SPZ / 3V | 825 | |||
| SPZ / 3V | 837 | |||
| SPZ / 3V | 850 | 3V 335 | ||
| SPZ / 3V | 862 | |||
| SPZ / 3V | 875 | |||
| SPZ / 3V | 887 | 3V 350 | ||
| SPZ / 3V | 900 | 3V 355 | ||
| SPZ / 3V | 912 | |||
| SPZ / 3V | 925 | |||
| SPZ / 3V | 937 | 3V 370 | ||
| SPZ / 3V | 950 | 3V 375 | ||
| SPZ / 3V | 962 | |||
| SPZ / 3V | 987 | |||
| SPZ / 3V | 1000 | |||
| SPZ / 3V | 1012 | 3V 400 | ||
| SPZ / 3V | 1024 | |||
| SPZ / 3V | 1037 | |||
| SPZ / 3V | 1047 | |||
| SPZ / 3V | 1060 | |||
| SPZ / 3V | 1077 | 3V 425 | ||
| SPZ / 3V | 1087 | |||
| SPZ / 3V | 1112 | |||
| SPZ / 3V | 1120 | |||
| SPZ / 3V | 1137 | 3V 450 | ||
| SPZ / 3V | 1150 | |||
| SPZ / 3V | 1151 | |||
| SPZ / 3V | 1162 | |||
| SPZ / 3V | 1180 | |||
| SPZ / 3V | 1187 | |||
| SPZ / 3V | 1202 | 3V 475 | ||
| SPZ / 3V | 1212 | |||
| SPZ / 3V | 1237 | |||
| SPZ / 3V | 1250 | |||
| SPZ / 3V | 1262 | |||
| SPZ / 3V | 1270 | 3V 500 | ||
| SPZ / 3V | 1287 | |||
| SPZ / 3V | 1312 | |||
| SPZ / 3V | 1320 | 3V 520 | ||
| SPZ / 3V | 1337 | |||
| SPZ / 3V | 1347 | |||
| SPZ / 3V | 1362 | |||
| SPZ / 3V | 1387 | |||
| SPZ / 3V | 1400 | |||
| SPZ / 3V | 1412 | |||
| SPZ / 3V | 1420 | 3V 560 | ||
| SPZ / 3V | 1437 | |||
| SPZ / 3V | 1462 | |||
| SPZ / 3V | 1470 | |||
| SPZ / 3V | 1487 | |||
| SPZ / 3V | 1500 | |||
| SPZ / 3V | 1512 | |||
| SPZ / 3V | 1520 | 3V 600 | ||
| SPZ / 3V | 1537 | |||
| SPZ / 3V | 1562 | |||
| SPZ / 3V | 1587 | |||
| SPZ / 3V | 1600 | 3V 630 | ||
| SPZ / 3V | 1612 | |||
| SPZ / 3V | 1637 | |||
| SPZ / 3V | 1650 | |||
| SPZ / 3V | 1662 | |||
| SPZ / 3V | 1687 | |||
| SPZ / 3V | 1700 | 3V 670 | ||
| SPZ / 3V | 1737 | |||
| SPZ / 3V | 1762 | |||
| SPZ / 3V | 1787 | |||
| SPZ / 3V | 1800 | 3V 710 | ||
| SPZ / 3V | 1812 | |||
| SPZ / 3V | 1837 | |||
| SPZ / 3V | 1850 | |||
| SPZ / 3V | 1862 | |||
| SPZ / 3V | 1887 | |||
| SPZ / 3V | 1900 | 3V 750 | ||
| SPZ / 3V | 1937 | |||
| SPZ / 3V | 1987 | |||
| SPZ / 3V | 2000 | |||
| SPZ / 3V | 2037 | 3V 800 | ||
| SPZ / 3V | 2087 | |||
| SPZ / 3V | 2120 | |||
| SPZ / 3V | 2137 | |||
| SPZ / 3V | 2160 | 3V 850 | ||
| SPZ / 3V | 2187 | |||
| SPZ / 3V | 2240 | |||
| SPZ / 3V | 2257 | |||
| SPZ / 3V | 2287 | 3V 900 | ||
| SPZ / 3V | 2360 | |||
| SPZ / 3V | 2410 | 3V 950 | ||
| SPZ / 3V | 2500 | |||
| SPZ / 3V | 2540 | 3V 1000 | ||
| SPZ / 3V | 2650 | |||
| SPZ / 3V | 2685 | |||
| SPZ / 3V | 2690 | 3V 1060 | ||
| SPZ / 3V | 2787 | |||
| SPZ / 3V | 2800 | |||
| SPZ / 3V | 2840 | 3V 1120 | ||
| SPZ / 3V | 3000 | 3V 1180 | ||
| SPZ / 3V | 3150 | |||
| SPZ / 3V | 3170 | |||
| SPZ / 3V | 3350 | 3V 1320 | ||
| SPZ / 3V | 3550 | 3V 1400 | ||
| SPA | 732 | |||
| SPA | 757 | |||
| SPA | 782 | |||
| SPA | 800 | |||
| SPA | 807 | |||
| SPA | 832 | |||
| SPA | 850 | |||
| SPA | 857 | |||
| SPA | 882 | |||
| SPA | 900 | |||
| SPA | 907 | |||
| SPA | 932 | |||
| SPA | 950 | |||
| SPA | 957 | |||
| SPA | 967 | |||
| SPA | 982 | |||
| SPA | 1000 | |||
| SPA | 1007 | |||
| SPA | 1032 | |||
| SPA | 1060 | |||
| SPA | 1082 | |||
| SPA | 1107 | |||
| SPA | 1120 | |||
| SPA | 1132 | |||
| SPA | 1157 | |||
| SPA | 1180 | |||
| SPA | 1207 | |||
| SPA | 1232 | |||
| SPA | 1250 | |||
| SPA | 1257 | |||
| SPA | 1272 | |||
| SPA | 1282 | |||
| SPA | 1307 | |||
| SPA | 1320 | |||
| SPA | 1332 | |||
| SPA | 1357 | |||
| SPA | 1382 | |||
| SPA | 1400 | |||
| SPA | 1407 | |||
| SPA | 1432 | |||
| SPA | 1457 | |||
| SPA | 1482 | |||
| SPA | 1500 | |||
| SPA | 1507 | |||
| SPA | 1532 | |||
| SPA | 1557 | |||
| SPA | 1582 | |||
| SPA | 1600 | |||
| SPA | 1607 | |||
| SPA | 1632 | |||
| SPA | 1655 | |||
| SPA | 1657 | |||
| SPA | 1682 | |||
| SPA | 1700 | |||
| SPA | 1707 | |||
| SPA | 1732 | |||
| SPA | 1757 | |||
| SPA | 1782 | |||
| SPA | 1800 | |||
| SPA | 1807 | |||
| SPA | 1832 | |||
| SPA | 1857 | |||
| SPA | 1882 | |||
| SPA | 1900 | |||
| SPA | 1907 | |||
| SPA | 1932 | |||
| SPA | 1950 | |||
| SPA | 1957 | |||
| SPA | 1982 | |||
| SPA | 2000 | |||
| SPA | 2020 | |||
| SPA | 2032 | |||
| SPA | 2057 | |||
| SPA | 2075 | |||
| SPA | 2082 | |||
| SPA | 2120 | |||
| SPA | 2132 | |||
| SPA | 2182 | |||
| SPA | 2207 | |||
| SPA | 2232 | |||
| SPA | 2240 | |||
| SPA | 2282 | |||
| SPA | 2300 | |||
| SPA | 2307 | |||
| SPA | 2332 | |||
| SPA | 2360 | |||
| SPA | 2382 | |||
| SPA | 2432 | |||
| SPA | 2482 | |||
| SPA | 2500 | |||
| SPA | 2532 | |||
| SPA | 2582 | |||
| SPA | 2607 | |||
| SPA | 2632 | |||
| SPA | 2650 | |||
| SPA | 2682 | |||
| SPA | 2732 | |||
| SPA | 2782 | |||
| SPA | 2800 | |||
| SPA | 2832 | |||
| SPA | 2847 | |||
| SPA | 2882 | |||
| SPA | 2900 | |||
| SPA | 2932 | |||
| SPA | 2982 | |||
| SPA | 3000 | |||
| SPA | 3032 | |||
| SPA | 3082 | |||
| SPA | 3150 | |||
| SPA | 3182 | |||
| SPA | 3250 | |||
| SPA | 3282 | |||
| SPA | 3350 | |||
| SPA | 3382 | |||
| SPA | 3450 | |||
| SPA | 3482 | |||
| SPA | 3550 | |||
| SPA | 3650 | |||
| SPA | 3750 | |||
| SPA | 4000 | |||
| SPA | 4250 | |||
| SPA | 4500 | |||
| SPB / 5V | 1250 | |||
| SPB / 5V | 1260 | 5V 500 | ||
| SPB / 5V | 1320 | |||
| SPB / 5V | 1400 | |||
| SPB / 5V | 1440 | |||
| SPB / 5V | 1450 | |||
| SPB / 5V | 1500 | 5V 600 | ||
| SPB / 5V | 1600 | 5V 630 | ||
| SPB / 5V | 1700 | 5V 670 | ||
| SPB / 5V | 1750 | |||
| SPB / 5V | 1800 | 5V 710 | ||
| SPB / 5V | 1850 | |||
| SPB / 5V | 1900 | 5V 750 | ||
| SPB / 5V | 1950 | |||
| SPB / 5V | 2000 | |||
| SPB / 5V | 2020 | 5V 800 | ||
| SPB / 5V | 2030 | |||
| SPB / 5V | 2032 | |||
| SPB / 5V | 2060 | |||
| SPB / 5V | 2120 | |||
| SPB / 5V | 2150 | 5V 850 | ||
| SPB / 5V | 2180 | |||
| SPB / 5V | 2240 | |||
| SPB / 5V | 2285 | 5V 900 | ||
| SPB / 5V | 2330 | |||
| SPB / 5V | 2360 | |||
| SPB / 5V | 2410 | 5V 950 | ||
| SPB / 5V | 2430 | |||
| SPB / 5V | 2500 | |||
| SPB / 5V | 2530 | 5V 1000 | ||
| SPB / 5V | 2540 | |||
| SPB / 5V | 2580 | |||
| SPB / 5V | 2600 | |||
| SPB / 5V | 2650 | |||
| SPB / 5V | 2680 | 5V 1060 | ||
| SPB / 5V | 2730 | |||
| SPB / 5V | 2760 | |||
| SPB / 5V | 2800 | |||
| SPB / 5V | 2840 | 5V 1120 | ||
| SPB / 5V | 2850 | |||
| SPB / 5V | 2900 | |||
| SPB / 5V | 2950 | |||
| SPB / 5V | 3000 | 5V 1180 | ||
| SPB / 5V | 3070 | |||
| SPB / 5V | 3082 | |||
| SPB / 5V | 3150 | |||
| SPB / 5V | 3170 | 5V 1250 | ||
| SPB / 5V | 3250 | |||
| SPB / 5V | 3320 | |||
| SPB / 5V | 3350 | 5V 1320 | ||
| SPB / 5V | 3400 | |||
| SPB / 5V | 3425 | |||
| SPB / 5V | 3450 | |||
| SPB / 5V | 3500 | |||
| SPB / 5V | 3550 | 5V 1400 | ||
| SPB / 5V | 3650 | |||
| SPB / 5V | 3675 | |||
| SPB / 5V | 3750 | |||
| SPB / 5V | 3800 | 5V 1500 | ||
| SPB / 5V | 3825 | |||
| SPB / 5V | 3870 | |||
| SPB / 5V | 4000 | |||
| SPB / 5V | 4060 | 5V 1600 | ||
| SPB / 5V | 4120 | |||
| SPB / 5V | 4250 | |||
| SPB / 5V | 4310 | 5V 1700 | ||
| SPB / 5V | 4370 | |||
| SPB / 5V | 4400 | |||
| SPB / 5V | 4500 | |||
| SPB / 5V | 4560 | 5V 1800 | ||
| SPB / 5V | 4620 | |||
| SPB / 5V | 4750 | |||
| SPB / 5V | 4820 | 5V 1900 | ||
| SPB / 5V | 4870 | |||
| SPB / 5V | 5000 | |||
| SPB / 5V | 5070 | |||
| SPB / 5V | 5080 | 5V 2000 | ||
| SPB / 5V | 5300 | |||
| SPB / 5V | 5385 | 5V 2120 | ||
| SPB / 5V | 5600 | |||
| SPB / 5V | 5680 | 5V 2240 | ||
| SPB / 5V | 6000 | 5V 2360 | ||
| SPB / 5V | 6300 | 5V 2500 | ||
| SPB / 5V | 6700 | 5V 2650 | ||
| SPB / 5V | 7100 | 5V 2800 | ||
| SPB / 5V | 7500 | |||
| SPB / 5V | 8000 | 5V 3150 | ||
| SPC | 2000 | |||
| SPC | 2120 | |||
| SPC | 2240 | |||
| SPC | 2360 | |||
| SPC | 2500 | |||
| SPC | 2650 | |||
| SPC | 2800 | |||
| SPC | 3000 | |||
| SPC | 3150 | |||
| SPC | 3350 | |||
| SPC | 3500 | |||
| SPC | 3550 | |||
| SPC | 3750 | |||
| SPC | 4000 | |||
| SPC | 4100 | |||
| SPC | 4250 | |||
| SPC | 4380 | |||
| SPC | 4400 | |||
| SPC | 4500 | |||
| SPC | 4750 | |||
| SPC | 5000 | |||
| SPC | 5300 | |||
| SPC | 5440 | |||
| SPC | 5450 | |||
| SPC | 5600 | |||
| SPC | 6000 | |||
| SPC | 6050 | |||
| SPC | 6300 | |||
| SPC | 6700 | |||
| SPC | 7100 | |||
| SPC | 7500 | |||
| SPC | 8000 | |||
| SPC | 8500 | |||
| SPC | 9000 | |||
| SPC | 9500 | |||
| SPC | 10000 | |||
| SPC | 10600 | |||
| SPC | 11200 | |||
| SPC | 11800 | |||
| SPC | 12500 | |||
| SPC | 13800 | |||
| 8V | 8V 1000 | |||
| 8V | 8V 1060 | |||
| 8V | 8V 1120 | |||
| 8V | 8V 1180 | |||
| 8V | 8V 1250 | |||
| 8V | 8V 1320 | |||
| 8V | 8V 1400 | |||
| 8V | 8V 1500 | |||
| 8V | 8V 1600 | |||
| 8V | 8V 1700 | |||
| 8V | 8V 1800 | |||
| 8V | 8V 1900 | |||
| 8V | 8V 2000 | |||
| 8V | 8V 2120 | |||
| 8V | 8V 2240 | |||
| 8V | 8V 2360 | |||
| 8V | 8V 2500 | |||
| 8V | 8V 2650 | |||
| 8V | 8V 2800 | |||
| 8V | 8V 3000 | |||
| 8V | 8V 3150 | |||
| 8V | 8V 3350 | |||
| 8V | 8V 3550 | |||
| 8V | 8V 3750 | |||
| 8V | 8V 4000 | |||
| 8V | 8V 4250 | |||
| 8V | 8V 4500 | |||
| 8V | 8V 4750 | |||
| 8V | 8V 5000 |
