Rodamientos de rodillos cilíndricos de una hilera

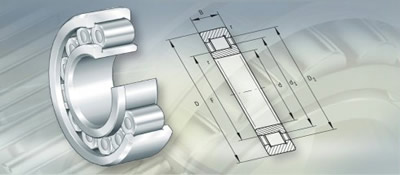

Rodamientos de rodillos cilíndricos de una hileraEn un rodamiento de una hilera de rodillos cilíndricos los rodillos siempre van guiados entre las pestañas integrales "abiertas" de uno de los aros.

El aro con las pestañas integrales junto con la corona de rodillos cilíndricos se pueden separar del otro aro.

Esto permite un montaje y desmontaje más sencillo, particularmente cuando las condiciones de carga son tales que se necesitan ajustes de interferencia para ambos aros.

Los rodamientos de una hilera de rodillos cilíndricos pueden soportar cargas radiales elevadas y altas velocidades. Se fabrican con varios diseños diferentes, y la principal diferencia reside en la configuración de las pestañas. Los diseños más populares son NU, N, NJ y NUP.

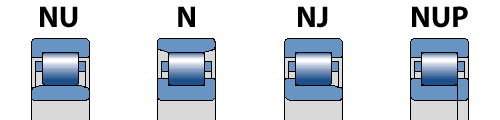

Pestañas de los rodamientos cilíndricos, nu, n, nj, nup



A continuacion le detallamos nuestro catálogo de Rodamientos cilíndricos de una hilera para que busque por nuestro catálogo:



Referencia Dimensiones (mm)
NU NJ NUP N d D B
202 202 202 15 35 11
203 203 203 203 17 40 12
2203 2203 2203 17 40 16
303 303 303 17 47 14
204 204 204 204 20 47 14
2204 2204 2204 20 47 18
304 304 304 20 52 15
2304 2304 2304 20 52 21
1005 25 47 12
205 205 205 205 25 52 15
2205 2205 2205 25 52 18
305 305 305 305 25 62 17
2305 2305 2305 25 62 24
405 405 25 80 21
1006 30 55 13
206 206 206 206 30 62 16
2206 2206 2206 30 62 20
306 306 306 306 30 72 19
2306 2306 2306 30 72 27
406 406 406 30 90 23
1007 35 62 14
207 207 207 207 35 72 17
2207 2207 2207 35 72 23
307 307 307 307 35 80 21
2307 2307 2307 35 80 31
407 407 407 35 100 25
1008 40 68 15
208 208 208 208 40 80 18
2208 2208 2208 40 80 23
308 308 308 308 40 90 23
2308 2308 2308 40 90 33
408 408 408 408 40 110 27
1009 45 75 16
209 209 209 209 45 85 19
2209 2209 2209 45 85 23
309 309 309 309 45 100 25
2309 2309 2309 45 100 36
409 409 409 409 45 120 29
1010 50 80 16
210 210 210 210 50 90 20
2210 2210 2210 50 90 23
310 310 310 310 50 110 27
2310 2310 2310 50 110 40
410 410 410 50 130 31
1011 55 90 18
211 211 211 211 55 100 21
2211 2211 2211 55 100 25
311 311 311 311 55 120 29
2311 2311 2311 55 120 43
411 411 55 140 33
1012 60 95 18
212 212 212 212 60 110 22
2212 2212 2212 60 110 28
312 312 312 312 60 130 31
2312 2312 2312 60 130 46
412 412 412 60 150 35
1013 65 100 18
213 213 213 213 65 120 23
2213 2213 2213 65 120 31
313 313 313 313 65 140 33
2313 2313 2313 65 140 48
413 413 413 65 160 37
1014 70 110 20
214 214 214 214 70 125 24
2214 2214 2214 70 125 31
314 314 314 314 70 150 35
2314 2314 2314 70 150 51
414 414 414 70 180 42
1015 75 115 20
215 215 215 215 75 130 25
2215 2215 2215 75 130 31
315 315 315 315 75 160 37
2315 2315 2315 75 160 55
415 415 75 190 45
1016 80 125 22
216 216 216 216 80 140 26
2216 2216 2216 80 140 33
316 316 316 316 80 170 39
2316 2316 2316 80 170 58
416 416 80 200 48
1017 85 130 22
217 217 217 217 85 150 28
2217 2217 2217 85 150 36
317 317 317 317 85 180 41
2317 2317 2317 85 180 60
417 417 85 210 52
1018 90 140 24
218 218 218 218 90 160 30
2218 2218 2218 90 160 40
318 318 318 318 90 190 43
2318 2318 2318 90 190 64
418 418 90 225 54
1019 95 145 24
219 219 219 219 95 170 32
2219 2219 2219 95 170 43
319 319 319 319 95 200 45
2319 2310 2310 95 200 67
419 95 240 55
1020 100 150 24
220 220 220 220 100 180 34
2220 2220 2220 100 180 46
320 320 320 320 100 215 47
2320 2320 2320 2320 100 215 73
420 100 250 58
1021 105 160 26
221 221 221 221 105 190 36
321 321 321 105 225 49
421 421 105 260 60
1022 110 170 28
222 222 222 222 110 200 38
2222 2222 2222 110 200 53
322 322 322 322 110 240 50
2322 2322 2322 110 240 80
422 110 280 65
1024 120 180 28
224 224 224 224 120 215 40
2224 2224 2224 120 215 58
324 324 324 324 120 260 55
2324 2324 2324 120 260 86
1026 130 200 33
226 226 226 226 130 230 40
2226 2226 2226 130 230 64
326 326 326 326 130 280 58
2326 2326 2326 130 280 93
1028 140 210 33
228 228 228 228 140 250 42
2228 2228 2228 140 250 68
328 328 328 328 140 300 62
2328 2328 2328 140 300 102
1030 150 225 35
230 230 230 230 150 270 45
2230 2230 2230 150 270 73
330 330 330 330 150 320 65
2330 2330 2330 150 320 108
1032 160 240 38
232 232 232 232 160 290 48
2232 2232 2232 160 290 80
332 332 332 160 340 68
2332 2332 160 340 114
1034 170 260 42
234 234 234 234 170 310 52
2234 2234 2234 170 310 86
334 334 334 170 360 72
2334 2334 170 360 120
1036 180 280 46
236 236 236 180 320 52
2236 2236 2236 180 320 86
336 336 180 380 75
2336 2336 180 380 126
1038 190 290 46
238 238 238 238 190 340 55
2238 2238 190 340 92
338 190 400 78
2338 2338 190 400 132
1040 200 310 51
240 240 240 240 200 360 58
2240 2240 200 360 98
340 340 200 420 80
2340 2340 200 420 138
1044 220 340 56
244 244 244 220 400 65
2244 2244 220 400 108
344 220 460 88
2344 2344 220 460 145
1048 240 360 56
248 248 248 240 440 72
2248 240 440 120
348 348 240 500 95
2348 240 500 155
1052 260 400 65
252 252 260 480 80
2252 260 480 130
352 260 540 102
2352 260 540 165
